射頻(RF)錄製回放儀

MP7601

高頻率大頻寬射頻錄製回放儀 (6.0GHz)

特點: 用真實訊號取代合成訊號量測; 將世界各地複雜的實際訊號帶回實驗室用真實訊號量測; 100MHz 即時頻寬

Get a quote (0) Brochure

主要特色

超高頻率覆蓋範圍：從 300 KHz 到 6.0 GHz
預觸發功能：可保留觸發事件發生前的珍貴記錄資料
100 MHz 超寬頻寬：可同時錄製/重播 16 個 NTSC 電視頻道
MP7601 最多可並聯同步使用 7 台進行 RF 錄製/重播
16 位元高解析度 ADC/DAC
智慧自動增益控制（Smart AGC）：可將可用動態範圍擴展至超過 150 dB
高線性度：可同時處理強訊號與弱訊號
額外的軌跡追蹤功能：支援最大值/最小值保持
超過 20 個標記點：方便訊號識別
基頻 IQ 資料格式：相容於 MATLAB
軟體支援工具：包含 I/Q 資料擷取器與檔案分段功能
內建 4 個 2.5 吋 SSD 硬碟槽（預設為 4 顆 1TB，可升級至 4 顆 2TB）
支援 1PPS、IRIG-B 時間同步（選配）

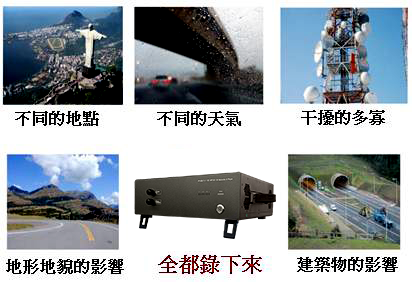

用真正當地的現場訊號來量測:

最終你的設備還是得要用來接收實際的當地場訊號但是…
現今還沒有任何一個訊號產生器能夠百分百模擬實際的場訊號

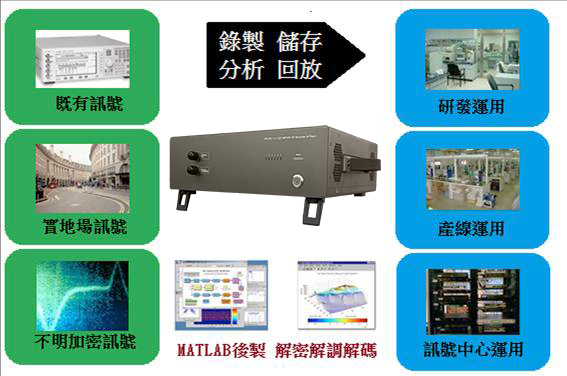

只有射頻錄製回放儀可以將實境實地的場訊號帶回你的實驗室一再重複播放

真實的訊號是很複雜多變的, 既有的訊號產生器無法實現。

何時您需要射頻錄製回放儀?

當你的 DTV/DAB/GPS 接收晶片在一些特定區域無法順利解碼的時候
你的接收機在大部分的時間很正常但是有些時候則不是
你懷疑是訊號的問題時錄什麼就回放什麼可當任何的訊號源
